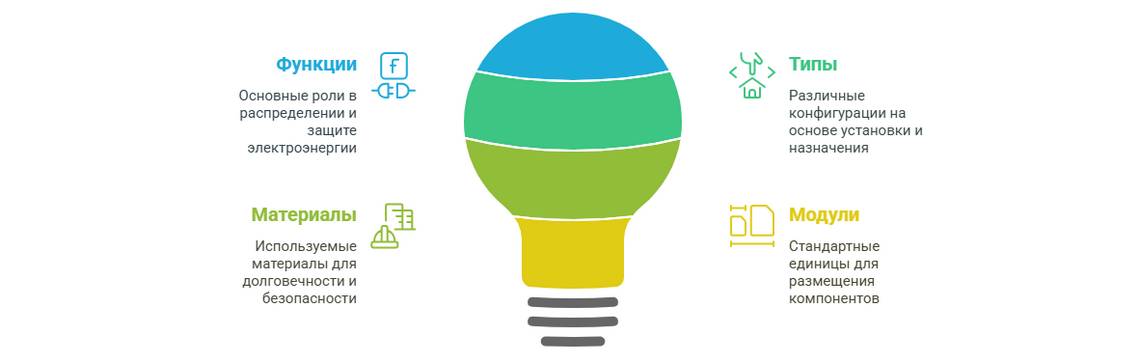

Что такое электрощит и каким он бывает?

Электрощит — это устройство, предназначенное для приема, распределения и учета электрической энергии, а также для защиты электросети от перегрузок и коротких замыканий. Его наличие обязательно в каждой квартире, доме или коммерческом объекте. Правильно подобранный и собранный щиток обеспечивает безопасность электроснабжения и стабильную работу всех подключенных устройств.

Основные функции распределительного шкафа:

• прием питания от внешнего источника (сетевой ввод);
• распределение электроэнергии по группам потребителей;
• защита цепей с помощью автоматических выключателей и УЗО;
• контроль и учет потребляемой энергии (при наличии счетчика).

Существуют разные виды электрощитов, которые классифицируются по нескольким признакам:

1. По месту установки. Внутренний электрощит (встраиваемый) — монтируется в стену. Используется в основном при скрытой электропроводке, обеспечивает эстетичный внешний вид. Наружный (накладной) — устанавливается на поверхность стены. Применяется при открытом типе проводки или в случаях, когда монтаж в стену невозможен.
2. По функциональному назначению. Вводной щиток — устанавливается на вводе электропитания в здание, включает в себя счетчик, вводной автомат и устройства защиты. Групповой — распределяет питание на отдельные группы потребителей: освещение, розетки, кухонные приборы и т.д. Щит учета и распределения (ЩУР) — совмещает в себе функции учета и распределения, применяется в квартирах и частных домах. Щит автоматики — используется для управления оборудованием (например, насосами, системами вентиляции и т.п.).
3. По количеству модулей. Модуль — это стандартная единица ширины для монтажа одного элемента, например, автомата или УЗО. Размер щита подбирается в зависимости от количества устройств, которые необходимо установить. Чаще всего применяются щиты на 12, 24, 36, 54 и более модулей.

Также стоит отметить, что современные распределительные щиты изготавливаются из ударопрочного пластика или металла, оснащаются DIN-рейками для удобного крепления оборудования и могут иметь прозрачную или глухую дверцу.

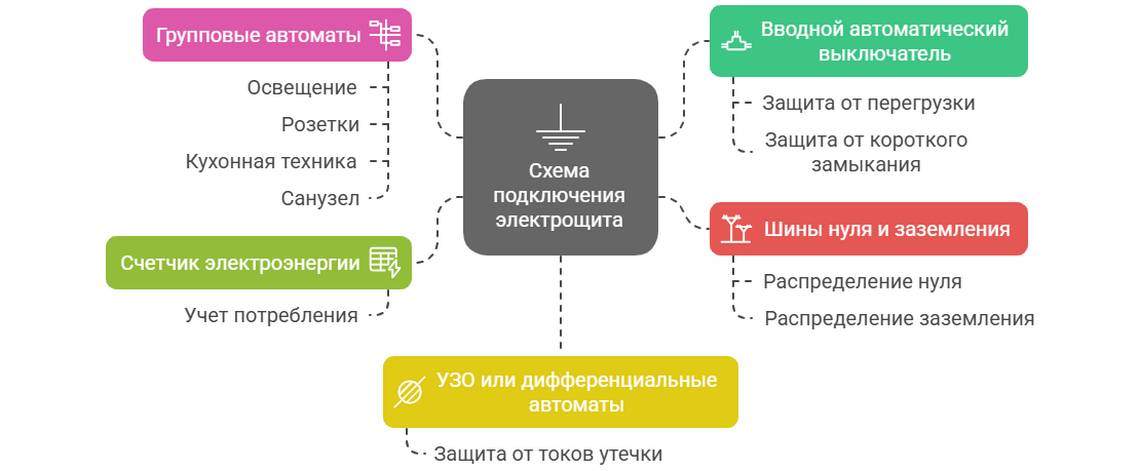

Схема подключения электрощита

Схема подключения электрощита — это логическая последовательность размещения и соединения всех элементов внутри распределительного щитка. Грамотно составленная схема — основа безопасной и эффективной работы электросети. Она учитывает количество потребителей, особенности проводки, необходимый уровень защиты и возможности расширения в будущем.

В состав типовой схемы входят:

• вводной автоматический выключатель — защищает всю сеть от перегрузки и короткого замыкания;
• счетчик электроэнергии — для учета потребления;
• устройства защитного отключения (УЗО) или дифференциальные автоматы — обеспечивают защиту от токов утечки;
• групповые автоматы — разделяют питание на отдельные цепи: освещение, розетки, кухонная техника, санузел и др.;
• шины нуля (N) и заземления (PE) — для распределения соответствующих проводников.

Схема может быть:

• линейной, когда от вводного автомата последовательно отходят все элементы;
• секционной, с делением на блоки (например, по комнатам или функциям);
• с резервированием, если проект предусматривает установку ИБП или генератора.

Подключение кабелей в электрощите выполняется в строгом соответствии с ПУЭ. Важно, чтобы провода имели достаточное сечение, надёжные зажимы и четкую маркировку. Для удобства обслуживания и диагностики используется цветовая маркировка, а вся информация о схеме указывается в паспорте электроустановки или на отдельной наклейке внутри щитка.

Наличие продуманной схемы позволяет электрику быстро ориентироваться в системе и при необходимости выполнять ремонт или модернизацию без ошибок.

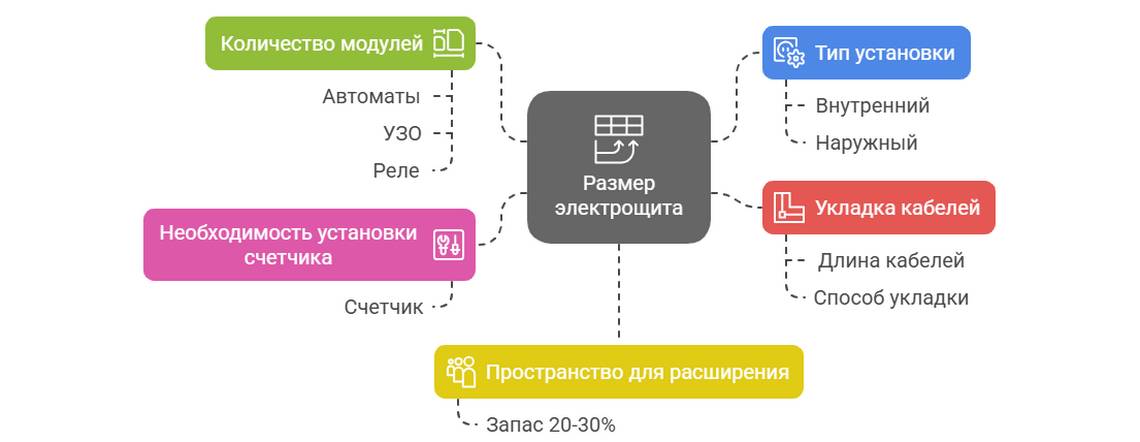

Размер электрощита

Размер электрощита напрямую зависит от количества модулей и установленного оборудования. Подбор подходящего по габаритам корпуса — важный этап при проектировании системы электроснабжения. Ошибки на этом этапе приводят к перегрузке, перегреву и усложняют обслуживание.

При выборе размера щита учитываются:

• количество автоматов, УЗО, реле, контакторов и других модулей;
• необходимость установки счетчика;
• наличие свободного пространства для будущего расширения;
• тип установки — внутренний или наружный;
• длина и способ укладки кабелей внутри корпуса.

Стандартные электрощиты рассчитаны на:

• 12 модулей — подходит для небольших квартир или комнат;
• 24–36 модулей — оптимальный вариант для большинства квартир и домов;
• 54 и более модулей — для частных домов, офисов, коммерческих объектов с большим числом потребителей.

Рекомендуется закладывать запас 20–30% по количеству модулей для возможного расширения сети. Внутреннее пространство щитка должно позволять укладывать кабели без натяга, а также обеспечивать теплоотвод и возможность доступа к клеммам.

Также учитывается материал корпуса:

• пластиковый щиток — легкий, устойчив к коррозии, применяется в жилых помещениях;
• металлический — прочный и антивандальный, используется в общественных и производственных зданиях.

Цена шкафа зависит от материала, количества модулей и наличия дополнительных функций: дверцы, замка, креплений, рейки и шины. Важно помнить, что сэкономить на размере корпуса — значит создать потенциальные проблемы в будущем.

Расчет электрощита

Расчёт электрощита — ключевой этап при проектировании системы электроснабжения. От правильного расчёта зависит безопасность эксплуатации, стабильность работы бытовых и инженерных систем, а также соответствие требованиям нормативных документов. Ошибки на этом этапе могут привести к перегрузкам, срабатыванию автоматов, перегреву кабелей или выходу оборудования из строя.

Основные задачи расчета включают:

• определить мощность подключаемой нагрузки;
• подобрать номиналы автоматических выключателей;
• выбрать сечение кабелей;
• определить количество и тип защитных устройств;
• учесть резерв на расширение системы.

Первым делом необходимо составить список всех потребителей в квартире или доме. Для каждого устройства указывается мощность в ваттах или киловаттах. Общая мощность рассчитывается с учётом коэффициента одновременности (обычно 0,7–0,8), поскольку все устройства не работают одновременно.

Исходя из полученных данных выполняют следующие шаги:

• определяется номинал вводного автомата;
• распределяются потребители по группам (свет, розетки, техника и т.д.);
• подбираются групповые автоматы и УЗО по току и току утечки;
• учитывается возможность установки дифференциальных автоматов (автомат + УЗО в одном модуле).

Все устройства должны быть рассчитаны на рабочее напряжение 220 В (или 380 В — для трёхфазных объектов) и соответствовать нагрузке.

Сечение кабеля подбирается исходя из:

• мощности нагрузки;
• длины линии;
• материала проводника (медь или алюминий);
• способа укладки (открытый, в трубе, в штробе).

Также необходимо учитывать температурные и механические нагрузки. Все расчеты должны соответствовать ПУЭ.

После распределения всех модулей (вводной автомат, УЗО, автоматы групп, реле, счетчик и т.д.), подсчитывается общее количество модулей. Это позволяет определить оптимальный размер щита — с запасом не менее 20% на возможное расширение.

Также на этапе расчёта учитываются:

• наличие реле напряжения или автоматики защиты от перенапряжений;
• наличие резервного ввода (например, ИБП или генератора);
• количество фаз;
• наличие устройств для «умного дома».

Грамотный расчёт электрощитка позволяет точно понимать, какие компоненты необходимы, как их собирать, какова будет общая стоимость материалов и работы, и какой щиток потребуется по размеру и функциональности.

Монтаж электрощита

Работы выполняются квалифицированным электриком, имеющим допуск к выполнению электромонтажных работ. При монтаже электрощитка важно учитывать не только схему подключения, но и реальные условия: длину трасс, способ прокладки кабелей, влажность и температурный режим, тип здания (дом, квартира, коммерческое помещение).

Установка модулей

На первом этапе производится размещение всех модульных устройств на DIN-рейках внутри корпуса. Устройства подбираются в соответствии с проектной схемой и монтируются в определённой последовательности:

1. Вводной автомат — размещается первым, обычно в левом верхнем углу.
2. Устройства защитного отключения (УЗО) или дифференциальные автоматы.
3. Групповые автоматы, распределённые по потребителям.
4. Дополнительные модули — реле контроля напряжения, контакторы, пускатели.
5. Шины нуля (N) и заземления (PE) — закрепляются внизу или сбоку.

Каждый модуль устанавливается с защёлкиванием на DIN-рейку, обеспечивая надёжную фиксацию. Расположение должно быть логичным и последовательным, с учётом маркировки и минимизации пересечений кабелей.

Также на этом этапе выполняется предварительная укладка и фиксация кабельных каналов внутри щита, что обеспечивает аккуратность сборки и снижает риск коротких замыканий.

Установка счетчика

Установка счетчика производится в соответствии с требованиями энергосбытовой компании и ПУЭ. Электросчётчик может быть однофазным или трёхфазным, механическим или электронным, и обычно занимает от 4 до 8 модулей в щитке.

Монтаж производится следующим образом:

• счётчик закрепляется на отдельной DIN-рейке или на стандартной панели;
• подключаются входящие и исходящие провода: фаза, ноль и при необходимости — заземление;
• подключение осуществляется медными жилами сечением, соответствующим паспортной нагрузке счётчика;
• устанавливается пломбируемая крышка на клеммную колодку;
• в случае наличия дистанционного съёма данных — подключается интерфейсный модуль (RS-485, PLC и др.).

Согласно нормам, доступ к счётчику должен быть свободным, а его клеммы — опломбированы. В частных домах счётчики часто устанавливаются в отдельном щитке на фасаде здания, с прозрачной дверцей и защитой от атмосферных воздействий.

Подключение проводов

Подключение проводов в электрощите выполняется строго по утверждённой схеме с соблюдением цветовой маркировки, норм ПУЭ и требований электробезопасности. При этом важно обеспечить не только надёжность электрических соединений, но и эстетичность укладки проводки — это упрощает обслуживание и исключает вероятность ошибок при диагностике в будущем.

Основные этапы подключения:

1. Вводной кабель подключается к вводному автомату.
2. От вводного автомата проводники подаются на устройства защитного отключения.
3. Групповые автоматы соединяются по фазам шинами или перемычками.
4. Нулевые проводники соединяются с общей шиной N, а заземляющие — с шиной PE.
5. Все отходящие линии подключаются к соответствующим автоматам и шинам.

Соединения выполняются с использованием наконечников (НШВИ), клемм и DIN-рейечных зажимов. Кабели и жилы должны иметь достаточный запас по длине, не перегибаться и не натягиваться. Укладка проводится с помощью кабельных стяжек и держателей, обеспечивая чёткое разделение фаз, нуля и земли.

Маркировка всех линий обязательна — она помогает точно определять, к какой группе относится конкретный кабель. Особенно важно это для объектов с большим количеством потребителей: квартир, частных домов, производственных помещений.

Проверка электрощита

После завершения монтажа необходимо выполнить проверку электрощита, чтобы убедиться в корректности всех соединений и готовности системы к эксплуатации. Проверка проводится в несколько этапов:

1. Визуальный осмотр: проверяется надёжность крепления модулей, целостность изоляции, отсутствие механических повреждений.
2. Контроль затяжки клемм: клеммы всех автоматов, УЗО, шин и счётчика протягиваются с усилием согласно паспортам.
3. Проверка сопротивления изоляции: производится мегомметром, чтобы исключить пробой между фазой, нулём и землёй.
4. Проверка УЗО: производится с помощью встроенной кнопки «Тест» и/или тестера утечки тока.
5. Фазировка и напряжение: мультиметром проверяется наличие и уровень напряжения на всех группах.
6. Пробный пуск: включаются автоматы по очереди, контролируется работа групповой нагрузки.

Если щит смонтирован правильно, все устройства функционируют без срабатываний, УЗО реагируют при проверке, а нагрева кабелей или искрения не наблюдается. При необходимости выполняется балансировка нагрузки по фазам (в трёхфазных системах), и проверяются функции реле или других элементов автоматики.

Все работы по монтажу электрощитка должны выполнять квалифицированные специалисты с соответствующими допусками и опытом. Наша компания предлагает услуги по проектированию, сборке и установке электрощитков в Москве на разных видах объектов.
