Электрические щиты: что это и для чего нужны?

Корректно собранный электрический щиток – это сердце любой бытовой или коммерческой сети: от него зависят безопасность людей и сохранность техники.

В этой статье мы пошагово разберем, как подойти к проектированию и выбору оборудования, чтобы сборка электрощита прошла без ошибок и лишних затрат. Материал ориентирован на владельцев квартир и частных домов, которые хотят контролировать качество работ, понимать, за что они платят и как формируется конечная цена услуги.

Электрический щит (также применяют термины «распределительный щит», «электрощит», «главный распределительный шкаф») – это металлический или пластиковый корпус, внутри которого размещаются устройства защиты, коммутации и учета.

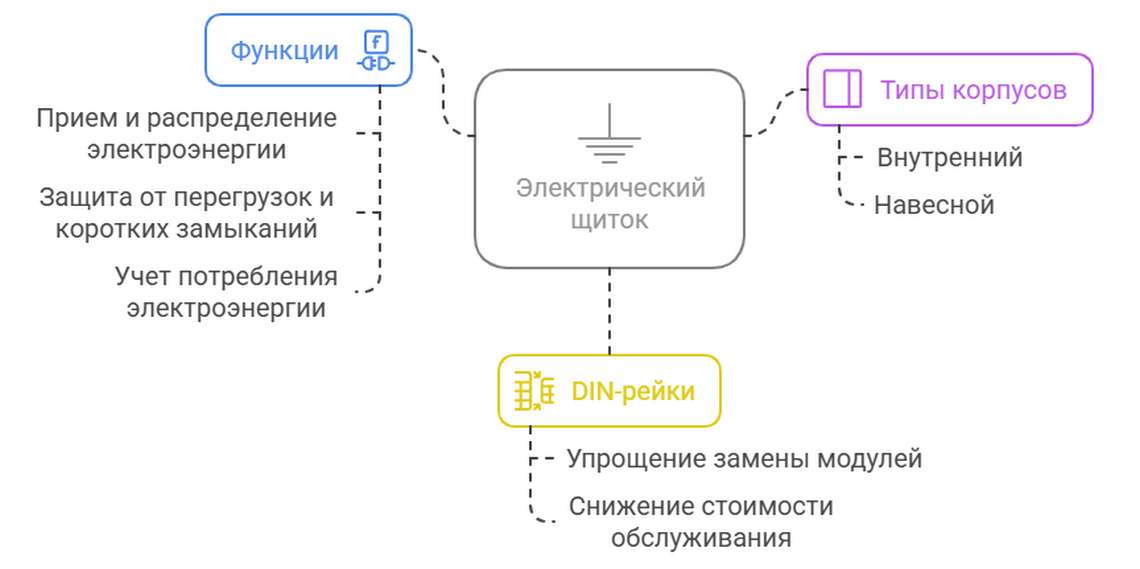

Основные функции:

1. Прием и распределение электроэнергии по фазам и группам.
2. Защита людей и кабельных линий от перегрузки, короткого замыкания и утечки тока.
3. Учет потребления через счетчики и возможность визуально контролировать параметры сети.

В бытовом сегменте применяют два типа корпусов: внутренний (встраиваемый) и навесной. Первый отлично подходит для гипсокартона, а навесной проще монтировать на кирпичную или бетонную стену.

Независимо от конструкции, современный щиток собирается на DIN‑рейках, что упрощает замену модулей, электромонтаж и понижает стоимость обслуживания.

Принципы распределения электричества по группам

Правильная «разбивка» линии начинается на этапе проекта. Грамотно выполненная схема решает две задачи – повышает безопасность и облегчает поиск неисправностей.

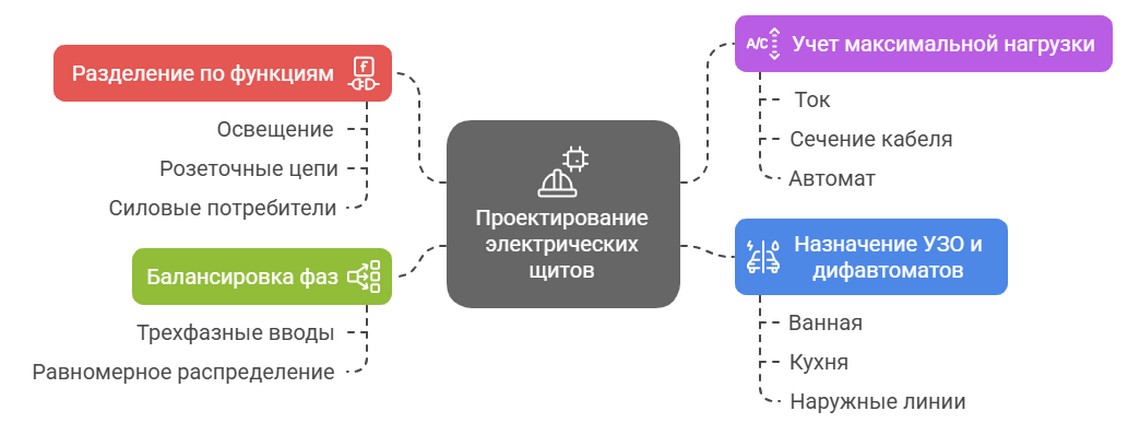

Базовые правила группировки:

1. Разделение по функциям. Освещение, розеточные цепи, силовые потребители (бойлер, варочная панель, кондиционер).
2. Учет максимальной нагрузки. Любой проводник рассчитан на конкретный ток. Поэтому на каждую нагрузочную группу устанавливают автомат, ток которого соответствует сечению кабеля плюс резерв 15%.
3. Балансировка фаз. В трехфазных вводах важно равномерно распределять суммарную нагрузку, чтобы ни одна фазная жила не была перегружена.
4. Назначение УЗО и дифавтоматов для влажных зон (ванная, кухня) и наружных линий. Это снижает риск поражения током в случае утечки.

Именно здесь проявляется «скрытая» часть работ: качественное проектирование занимает не меньше времени, чем сама сборка щитов, но в перспективе экономит деньги и обеспечивает максимальную безопасность.

Выбор хорошего электрического щита

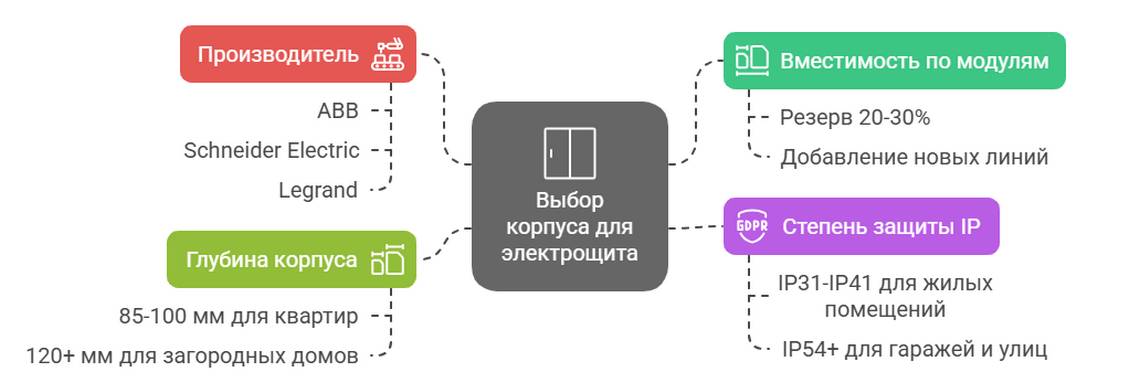

При выборе корпуса для будущей сборки электрощита важно учитывать несколько параметров:

1. Вместимость по модулям. Каждый автомат, УЗО, реле или другое модульное устройство занимает определенное место. Чтобы не столкнуться с нехваткой пространства, к фактическому числу модулей добавляют минимум 20-30% резерва. Например, если по проекту выходит 24 модуля, лучше взять корпус на 36. Это позволит в будущем без проблем добавлять новые линии, например, при установке бойлера или охранной сигнализации.
2. Степень защиты IP. Для жилых помещений, таких как квартира или частный дом, подойдет щит с классом IP31-IP41. Для установки в гараже, на улице или в неотапливаемом помещении нужен корпус с повышенной защитой – от IP54 и выше, чтобы внутрь не проникала пыль и влага. Чем выше степень защиты, тем дороже изделие, но экономить здесь нельзя, иначе срок службы оборудования снизится.
3. Производитель. Наиболее надежными считаются корпуса от ABB, Schneider Electric, Legrand, IEK, Hager и других компаний. Они имеют стандартизированные размеры, удобные посадочные места, качественные клеммы и крепления. К тому же они совместимы с подавляющим большинством модульных устройств. Это особенно важно, когда сборку выполняет несколько мастеров или в случае необходимости срочного ремонта.

Не менее важно правильно выбрать глубину корпуса. Для базового набора автоматики в квартире достаточно щита глубиной 85-100 мм. Но если планируется установка УЗО, реле напряжения, контакторов и других объемных элементов, лучше брать модель глубиной от 120 мм. В загородных домах, где предусмотрено подключение генератора, ИБП, солнечных панелей или электрозамков, всегда стоит выбирать щит с большим запасом пространства.

При составлении проекта, особенно если речь идет об индивидуальном помещении или нестандартной схеме, желательно проконсультироваться с опытным электриком. Это поможет избежать ошибок в выборе корпуса и предотвратить сложности при установке.

Необходимо ли УЗО в электрическом щите?

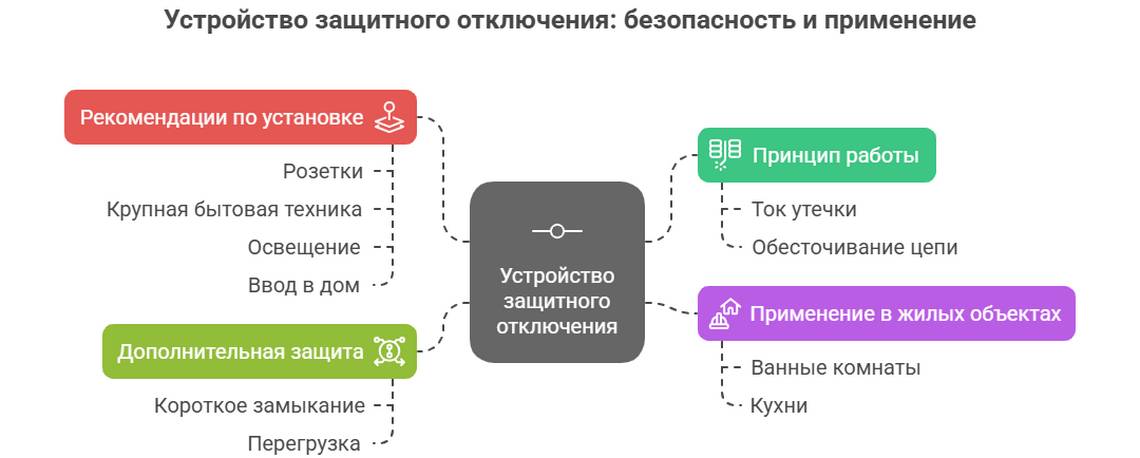

Устройство защитного отключения (УЗО) – один из важнейших элементов системы электробезопасности. Оно реагирует на ток утечки, возникающий при пробое изоляции или прикосновении человека к токоведущей части, и моментально обесточивает цепь. Установка УЗО в щитке существенно снижает риск поражения электрическим током и предотвращает возможные возгорания.

В жилых объектах УЗО рекомендуется ставить в обязательном порядке.

Согласно современным требованиям, они устанавливаются:

• на все группы розеток, особенно в помещениях с повышенной влажностью – ванных, кухнях;
• на цепи с подключенной крупной бытовой техникой – стиральные машины, бойлеры, посудомоечные машины и т д;
• на группы освещения, особенно если они управляются из нескольких точек;
• на вводе в дом или квартиру – как дополнительная защита всей сети

Также стоит учитывать, что УЗО не защищает от короткого замыкания или перегрузки. Для этого в схеме должен использоваться автоматический выключатель. Чаще всего эти два устройства комбинируют в одном корпусе – дифференциальном автомате, который выполняет обе функции.

Сегодня сборка щитов без применения УЗО или дифавтоматов считается устаревшей и небезопасной. Важно не только правильно выбрать оборудование, но и грамотно его установить, соблюдая все требования производителя и ПУЭ.

Как рассчитать количество мест в электрощите?

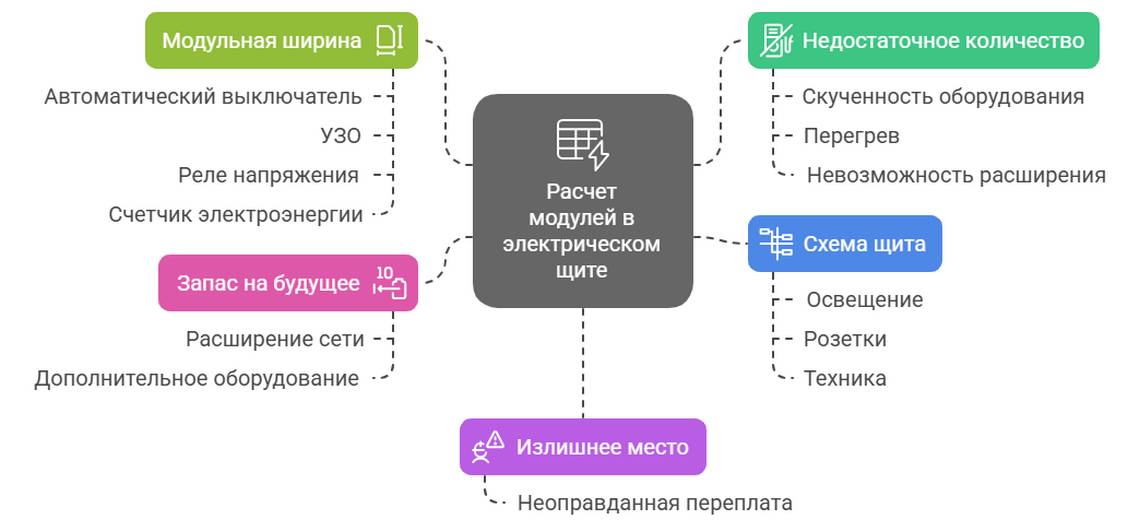

Правильный расчет количества модулей в электрическом щите – залог его надежной и удобной эксплуатации. Недостаточное количество приводит к скученности оборудования, перегреву и невозможности расширения сети. Излишнее место чревато неоправданной переплатой, хотя небольшой запас все же обязателен.

Каждое устройство, устанавливаемое в щит, имеет определенную модульную ширину. Стандартный модуль – это 18 мм по DIN-рейке. Некоторые компоненты могут занимать 2, 3 и даже 4 модуля:

• автоматический выключатель – 1 модуль;
• УЗО или дифавтомат – от 2 до 4 модулей;
• реле напряжения, контакторы, реле времени – 2-3 модуля;
• счетчик электроэнергии – 4-7 модулей в зависимости от модели;
• слаботочные модули, кросс-модули, блоки питания для умного дома – от 1 до 4 модулей;
• нулевая и заземляющая шины, DIN-рейки, клеммы – дополнительное пространство.

Чтобы понять, сколько всего нужно места, необходимо составить схему щита, распределить нагрузки по группам (освещение, розетки, техника), определить количество потребителей и учесть особенности сети (однофазная или трехфазная). Затем просуммировать количество модулей и прибавить не менее 20-30% запаса на будущее.

Пример: квартира на 2 комнаты. Группы: освещение (2), розетки (3), техника (2), вводной автомат, УЗО. Минимум – 10 модулей, с запасом – 13-15. Следовательно, нужен щит минимум на 18 модулей.

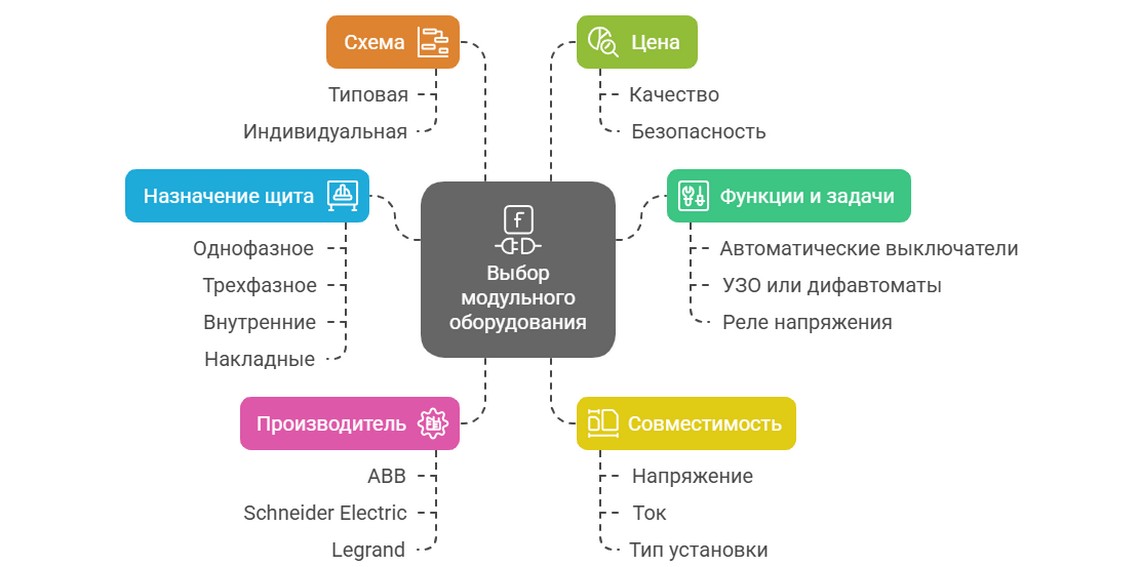

Как выбрать модульное оборудование в распределительный шкаф?

Качественное модульное оборудование – основа безопасной и надежной работы шкафа.

При выборе нужно учитывать:

1. Функции и задачи оборудования с минимальным набором, который включает: автоматические выключатели на каждую группу; УЗО или дифавтоматы; вводной автомат; при необходимости – реле напряжения, реле времени, контакторы, индикаторы, счетчики.
2. Производителя. Надежные бренды (ABB, Schneider Electric, Legrand, Hager, IEK) гарантируют соответствие заявленным характеристикам, удобство установки, высокую точность срабатывания и долговечность. Дешевые аналоги могут оказаться нестабильными и опасными.
3. Совместимость по характеристикам. Все модули должны быть рассчитаны на одинаковое напряжение, ток, тип установки. Также нужно соблюдать номинальные значения – автомат не должен быть мощнее провода.
4. Назначение щита. Для квартиры обычно используют однофазное оборудование, в загородных домах или на объектах с высокой нагрузкой – трехфазное. Различаются также щиты по типу установки: внутренние (встраиваемые в стену) и накладные (навесные).
5. Типовая или индивидуальная схема. Если используется типовой проект, можно сразу подобрать набор нужных модулей. При индивидуальном проектировании, особенно при усложненной схеме (умный дом, резервное питание, система управления освещением), требуется детальный расчет и подбор модулей под конкретную задачу.
6. Цена. Качественное оборудование стоит дороже, но экономия на этом этапе может привести к поломкам, пожару или опасности для жизни. На рынке цены колеблются в зависимости от бренда, характеристик и уровня защиты.

Важно: модульное оборудование должно иметь сертификацию и соответствовать требованиям ГОСТ. Лучше, если поставка производится официально через дилеров или специализированные магазины.

Выбор места установки

Место установки электрического щита – не менее важный аспект, чем схема и оборудование. От него зависят удобство эксплуатации, безопасность, защита от внешних факторов и соответствие нормативам.

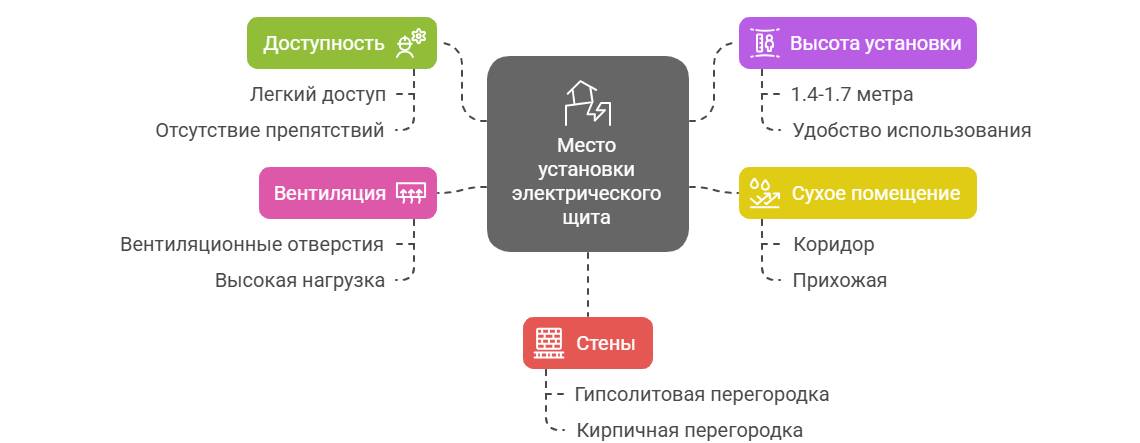

Основные требования:

1. Доступность. Щиток должен быть легкодоступен для обслуживания, отключения и осмотра. Он не должен быть загроможден мебелью, находиться за дверьми или в труднодоступных нишах.
2. Высота установки. Согласно нормам, оптимальная высота от пола до центра щита должна составлять 1,4-1,7 метра, чтобы удобно было как взрослым, так и детям (в экстренной ситуации).
3. Сухое помещение. Установка в ванной или рядом с водопроводом запрещена. Лучше всего – в коридоре, прихожей или техническом помещении.
4. Наличие вентиляции. При установке в нишу или шкафу следует обеспечить вентиляционные отверстия, особенно при высокой нагрузке на сеть.
5. Стены. Для встраиваемых щитов желательно наличие гипсолитовой или кирпичной перегородки. Навесные щиты крепят на любые прочные основания с помощью дюбелей или анкерных болтов.

В частных домах щит часто выносят в тамбур или на фасад, при этом требуется щит с повышенной защитой IP и морозостойкостью. В квартире, как правило, используется внутренний (встраиваемый) щиток.

Сборка электрощитка

Это сложный и ответственный процесс, который включает в себя монтаж, подключение и проверку всех элементов системы электроснабжения. Даже при наличии типового проекта необходимо учитывать индивидуальные особенности объекта.

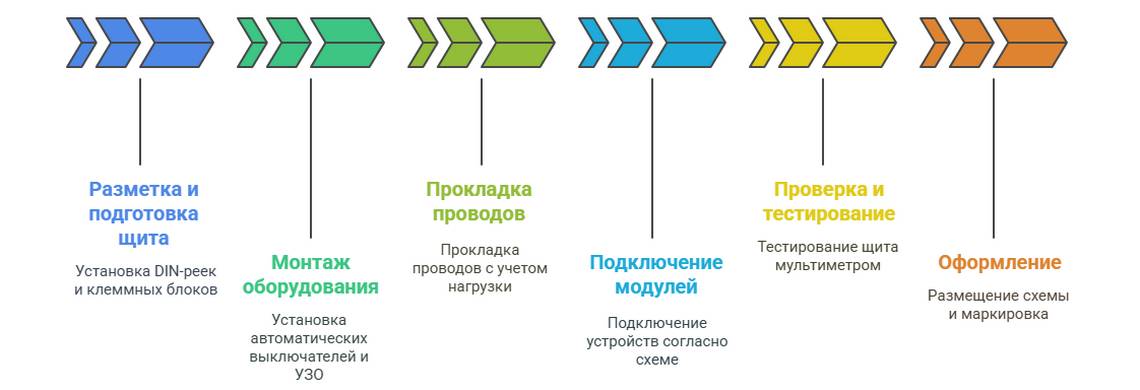

Этапы сборки:

1. Разметка и подготовка щита. Устанавливаются DIN-рейки, клеммные блоки, шины заземления и нуля. Составляется финальная схема с привязкой к конкретным модулям.
2. Монтаж оборудования. Устанавливаются все модули: автоматические выключатели, УЗО, реле, дифавтоматы и др. Они жестко фиксируются на рейках, учитывается расстояние между группами.
3. Прокладка проводов. Внутренний монтаж проводов выполняется с учетом нагрузки, минимизации пересечений и простоты обслуживания. Используются провода ПВ-3 или ПУГВ подходящего сечения. Применяются маркировочные бирки и гильзы.
4. Подключение модулей. Все устройства подключаются согласно схеме: фазные провода, нули и заземление распределяются по группам. Подключение выполняется с помощью кросс-модулей, шлейфов, медных шин или перемычек.
5. Проверка и тестирование. После сборки щит тестируется мультиметром и при необходимости – испытательными нагрузками. Проверяется работоспособность автоматов, корректность включения и отключения, наличие напряжения на всех выходах.
6. Оформление. На двери или крышке щита размещается схема, маркируются группы и автоматика. Это упрощает обслуживание и устранение неисправностей.

Сборку должен выполнять квалифицированный специалист, имеющий опыт в электромонтаже и соответствующую группу допуска. Неправильная сборка электрощита может привести к коротким замыканиям, пожарам или поражению током.

Если вы хотите заказать профессиональную сборку щитов в Москве, обращайтесь в «СантехСветПрофи» - мы предлагаем проектирование, установку и монтаж электрооборудования «под ключ».
