Назначение УЗО

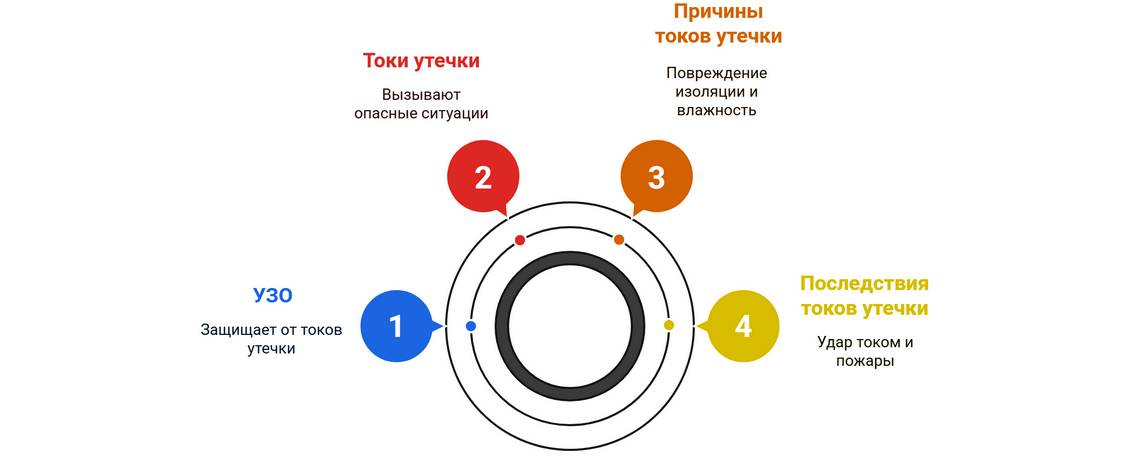

УЗО, или устройство защитного отключения — это коммутационное приспособление, которое служит для предотвращения опасных ситуаций, вызываемых появлением в электросети токов утечки. Чтобы прибор срабатывал корректно, важно правильно выбрать его, а затем смонтировать с учетом всех норм и правил. Установка УЗО должна выполняться опытными мастерами, имеющими соответствующий допуск.

Токи утечки могут возникать в сети по причине повреждения изоляции, попадания влаги на контакты подключенных приборов, неправильной установки оборудования, скопления грязи. Их появление может нанести серьезный вред здоровью. Например, если пользователь схватится мокрыми руками за провод, оболочка которого перетерлась или была повреждена иным способом, человек получит опасный для жизни удар током. Другая опасность — непроизвольное возгорание.

Устройство защитного отключения своевременно обнаруживает появление токов утечки и мгновенно блокирует электричество на опасном участке. Это позволяет избежать серьезных проблем, связанных с неисправностями проводки, в особенности если в помещении всегда высокая влажность. Если же в доме не сделано заземление, то монтаж УЗО становится обязательным действием, без которого эксплуатация электропроводки опасна для жизни.

Разновидности УЗО

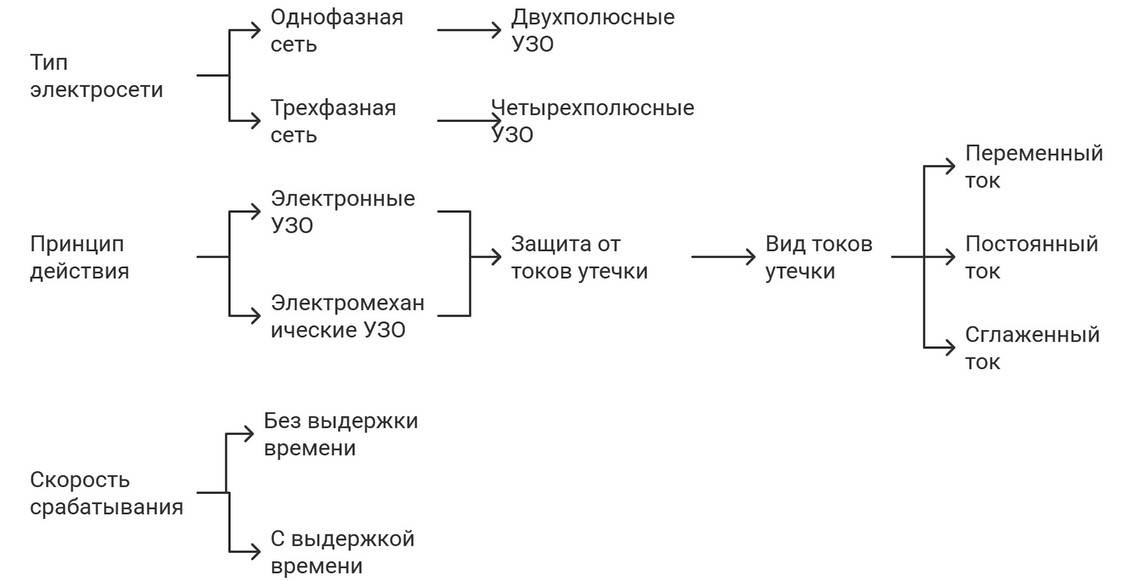

Чтобы правильно выбрать прибор, важно знать, какие типы можно найти в продаже. Классификация оборудования возможна по нескольким критериям:

1. Тип электросети, в которую можно интегрировать аппарат. Выделяют УЗО для однофазной и трехфазной сети (220В и 380В соответственно). Первые двухполюсные, их обычно устанавливают в квартирах, офисах, коттеджах, на дачах. Вторые применяют на производствах, они имеют четырехполюсную конструкцию.
2. Принцип действия. По этому критерию выделяют электронные и электромеханические приборы. Первые оснащаются платой, к которой подключают компоненты, отвечающие за срабатывание механизма защиты. Вторые комплектуются дифференциальным трансформатором, они работают даже при отсутствии напряжения (например, если в доме отключили свет, но в розетках осталась действующей фаза, и при наличии пробоя на корпус есть риск получить удар током, прикоснувшись к неисправному прибору). Электромеханические устройства защитного отключения более надежны, их применяют там, где неисправности проводки будут опасны для жизни и здоровья людей (частные дома, квартиры и пр.).
3. Вид токов утечки. УЗО может предназначаться для сетей переменного, постоянного, сглаженного тока. Отличить их можно по маркировке на корпусе. Например, «АС» указывает на защиту от утечек в сетях переменного тока, «А» — на работу при переменном и импульсном токе, а «S» или «G» — на возможность подключения к щитку, взаимодействующему с несколькими аналогичными приборами. Некоторые модели с маркировкой «В» являются универсальными.
4. Скорость срабатывания. Выделяют модели без выдержки и с выдержкой времени. Первые активируют размыкание цепи при скорости 20-40 мс. Вторые также называются селективными, их диапазон срабатывания составляет 150-500 мс.

Основные параметры

Чтобы устройство работало правильно, необходимо при подборе обратить внимание на ключевые характеристики конкретной модели.

Ток утечки

От этого значения зависит степень чувствительности оборудования к колебаниям силы тока в электросети. Чем меньше размер тока утечки, тем более точно прибор будет срабатывать. Однако важно учесть, что не во всех помещениях необходимо УЗО с минимальным значением: например, в жилых комнатах нет смысла устанавливать прибор на 10 мА, поскольку он будет размыкать цепь при незначительных колебаниях, что создаст неудобства в пользовании бытовой техникой. Кроме того, от этого пострадает и само оборудование, которое быстрее выйдет из строя при частых отключениях.

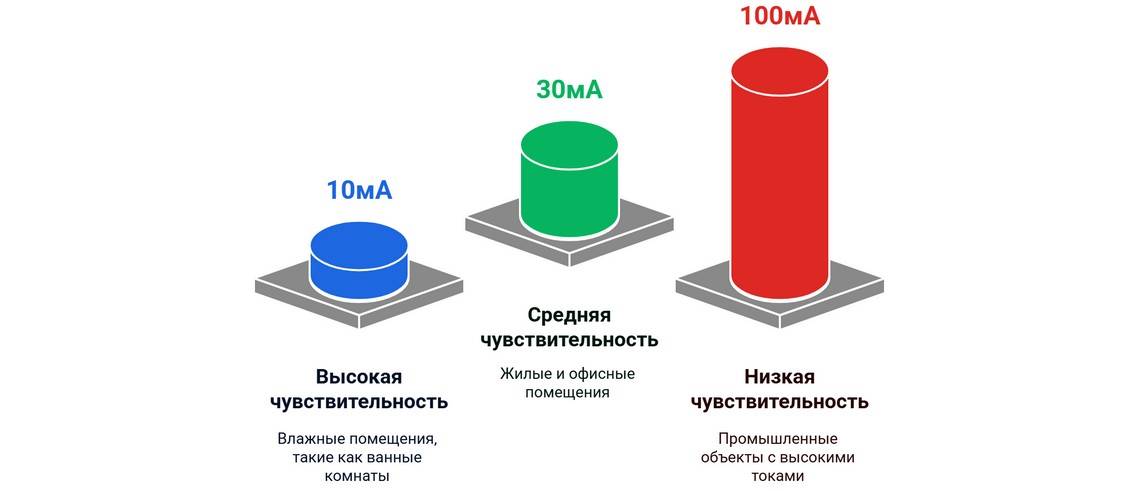

Оптимальные показатели величины тока утечки, при которых будет срабатывать устройство, зависят от конкретного объекта:

• до 10 мА — наиболее чувствительные модели, которые максимально быстро реагируют на мельчайшие изменения показателя силы тока в сети, обычно их ставят в ванных комнатах, санузлах, подвалах, котельных и других помещениях с повышенной влажностью;
• 30 мА — золотая середина, такие модели монтируют в жилых комнатах, офисах, других помещениях, где атмосферная влажность находится в пределах нормы, и риск для здоровья и жизни людей в результате утечки минимален;
• более 100 мА — предназначены для промышленных объектов, реагируют только на значительные токи.

Время срабатывания

Этот параметр обозначает интервал, в который УЗО размыкает электроцепь после обнаружения утечки. Чем меньше промежуток, тем выше степень безопасности для пользователя. Отключение энергоснабжения может выполняться как во всем здании, так и на отдельном участке, что особенно актуально не только для квартир и жилых домов, но и для коммерческих и промышленных объектов, где подобное решение позволит не прекращать основную часть технологических процессов.

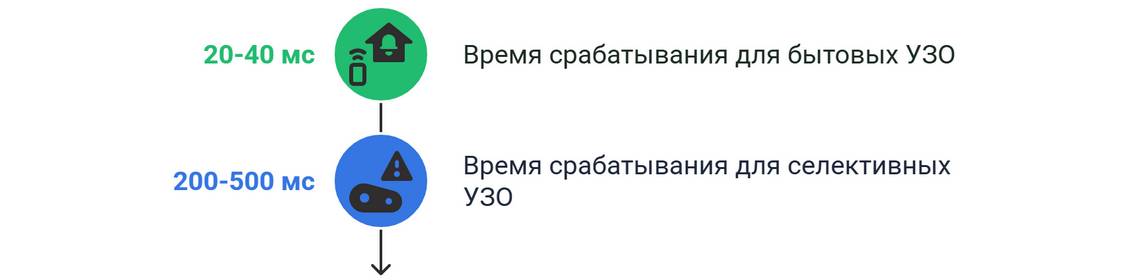

Время срабатывания, как правило, различается в зависимости от типа УЗО. У бытовых моделей оно составляет 20-40 мс. Этого интервала достаточно для безопасного отключения электроснабжения, чтобы пользователя не ударило током такой силы, при которой наступает фибрилляция сердца, чреватая летальным исходом. Селективные аппараты обычно срабатывают в течение 200-500 мс. Это значит, что, если подключение УЗО предназначено для внутренней проводки, необходимо выбирать бытовую модель с откликом не более 40 мс, а вот на входе нужно монтировать УЗО селективного типа, способное предотвратить возгорание, вызванное пробоем изоляции или другими факторами.

Тип тока

Маркировка на корпусе устройства защитного отключения указывает, для каких именно сетей оно предназначено. Например, А или АС — модели для бытового применения, а B — для промышленного. При выборе нужно учитывать следующие нюансы:

• модель, предназначенная для работы в сетях переменного синусоидального тока (маркировка АС), не будет улавливать пульсирующий постоянный ток, поэтому если в здании подключены приборы с полупроводниковыми блоками питания, этот тип УЗО менее предпочтителен;
• устройство с маркировкой А работает как с утечками переменного, так и с утечками постоянного тока, но его стоимость выше;
• селективные модели, маркированные литерой S или G, применяют при каскадном включении техники, чтобы основной прибор срабатывал последним, а также в зданиях, расположенных в регионах с повышенной грозовой активностью.

Конструктивное исполнение

Устройство защитного отключения может монтироваться на DIN-рейку, устанавливаться в виде розетки, вилки или переходника. Существуют и модели, совмещенные с автоматом: они защищают и пользователей, и технику. Их цена выше, однако установка одного дифавтомата заменяет обычное УЗО и автомат защиты, что особенно актуально, если в щитке мало места для установки двух разнородных приборов.

Этапы монтажа

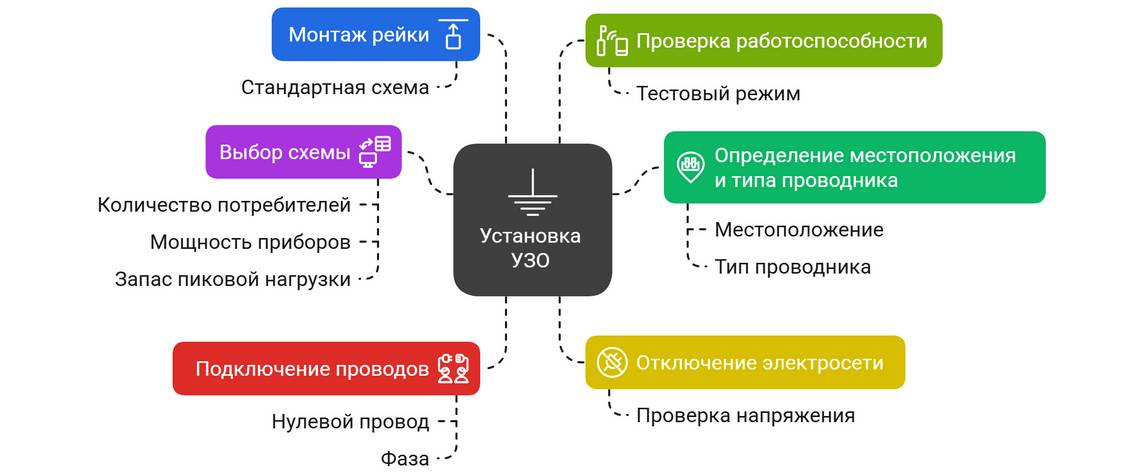

Процесс установки УЗО включает несколько этапов:

• определение местоположения устройства и типа проводника;
• выбор схемы или ее разработка с учетом количества потребителей, мощности отдельных приборов, запаса пиковой нагрузки и других параметров;
• отключение электросети, проверка напряжения мультиметром или индикаторной отверткой;
• монтаж рейки, если установка будет проводиться по стандартной схеме;
• подключение нулевого провода к левым клеммам и фазы к правым контактам (первые помечены литерой N, вторые — L);
• включение УЗО, проверка его работоспособности в тестовом режиме.

Важно учесть, что нулевой рабочий проводник не контактирует с заземлением и защитным проводом в соответствующих зонах. В противном случае в ходе эксплуатации будут неминуемы ложные срабатывания. В любом случае монтаж УЗО необходимо поручать опытному мастеру. Самостоятельное подключение чревато в лучшем случае некорректной работой устройства, в худшем в процессе неопытный пользователь может получить удар током. Квалифицированный электрик знает все нюансы процесса, к тому же за счет богатого опыта он намного быстрее справится с задачей.
