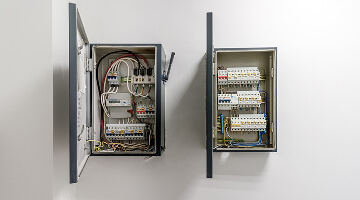

Установка квартирного щитка

Профессиональное подключение электрики начинается с разработки однолинейной схемы электроснабжения. Мастер начинает работу с выбора оптимального места для монтажа распределительного щита (РЩ). Электрический щиток устанавливается на высоте примерно 1,5 метра от пола, в легкодоступном месте, вдали от источников влаги и тепла.

Специалист надежно крепит корпус к стене, используя лазерный уровень для строго вертикального позиционирования. Корпус выбирается с запасом на будущее расширение сети (минимум +20% свободных модулей). В зависимости от типа помещения мастер использует качественные боксы из негорючего пластика (согласно ГОСТ_32395-2020). Для квартир в новостройках и сухих помещений применяется стандарт защиты IP31 или IP40, а индекс IP55 и выше остается для уличных щитов учета (ЩУ).

Работы в московском жилом фонде учитывают специфику заземления: в старых домах (хрущевках) это система TN−C, а в современных ЖК — безопасные TN−S или TN−C−S. После фиксации корпуса на стене устанавливаются DIN-рейки, нулевая шина и заземляющая шина.

Этапы установки включают:

• Подготовку ниши или разметку точек крепления для навесной модели.
• Закрепление корпуса на стене с помощью дюбелей и саморезов.
• Проверку надежности фиксации и правильности положения конструкции.

После фиксации корпуса электрик приступает к подготовке внутреннего пространства для последующего подключения к щитку аппаратуры. Устанавливаются DIN-рейки для крепления автоматов, нулевая и заземляющая шина.

Мастер заранее продумывает компоновку всех элементов, чтобы схема была логичной, а подключение проводов — удобным и безопасным.

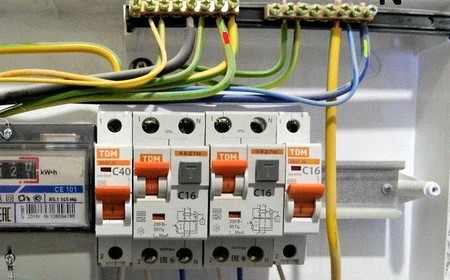

Подключение проводов и автоматов

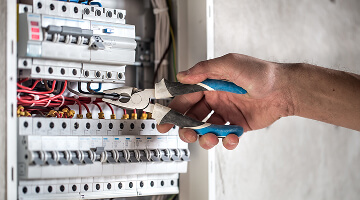

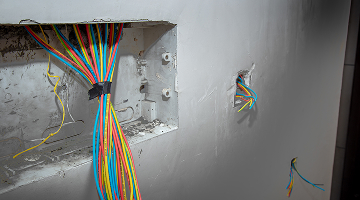

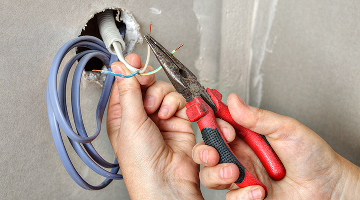

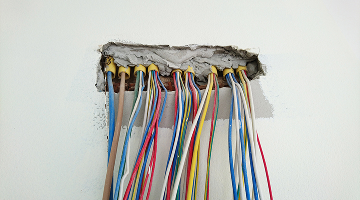

Специалист заводит вводный кабель и групповые провода внутрь щита. Для снятия изоляции применяется профессиональный стриппер, чтобы не повредить токоведущую жилу. Концы многопроволочных гибких кабелей в обязательном порядке обжимаются наконечниками НШВИ с помощью пресс-клещей (опрессовка).

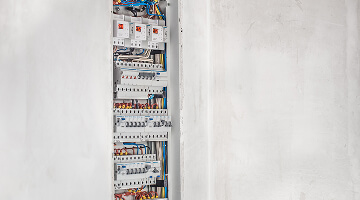

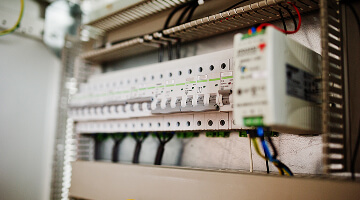

Далее на DIN-рейку монтируется современная аппаратура защиты. Помимо классического устройства защитного отключения (УЗО) и групповых автоматов, экспертный монтаж включает:

• Реле напряжения (УЗМ) — для защиты дорогой техники от скачков напряжения и отгорания нуля.
• УЗДП (устройство защиты от дугового пробоя) — передовой стандарт пожарной безопасности.
• Кросс-модули — для аккуратного распределения питания внутри объемных щитов.

Мастер строго соблюдает правило сечения кабеля: для осветительных линий используется провод 1.5 мм² (защищается автоматом на 10 А), для розеточных групп — 2.5 мм² (автомат на 16 А). Нижние клеммы соединяются медной шиной-гребенкой.

Важнейший этап - все клеммные соединения мастер затягивает не обычной отверткой, а специализированной динамометрической отверткой. Строго выверенный момент затяжки (в ньютон-метрах) исключает недожим и разрушение контакта. Провода аккуратно укладываются в кабельные каналы или фиксируются стяжками.

Ошибки и последствия

Наиболее грубая ошибка — объединение нулевого рабочего и защитного (заземляющего) проводников после УЗО, что гарантирует постоянное ложное срабатывание дифференциальной защиты. Также в старом фонде Москвы часто пытаются организовать заземление на трубы отопления, что категорически нарушает правила безопасности.

Непрофессиональный монтаж без использования НШВИ, слабая затяжка клемм или выбор автоматов номиналом больше допустимого сечения кабеля (например, автомат на 25 А для провода 2.5 мм²) ведет к перегреву.

Преимущества нашей компании

Наши специалисты имеют действующие допуски (группа по электробезопасности не ниже III) и регулярно проходят повышение квалификации. Мы собираем системы защиты, которые принимают УК без единого предписания.

После окончания пусконаладочных работ щиток тестируется под нагрузкой, а для контроля скрытых перегревов используется тепловизор. Клиент получает на руки однолинейную схему, понятную маркировку каждого автомата и официальный договор с гарантией на произведенные интеграции.
